Section Control Indicator

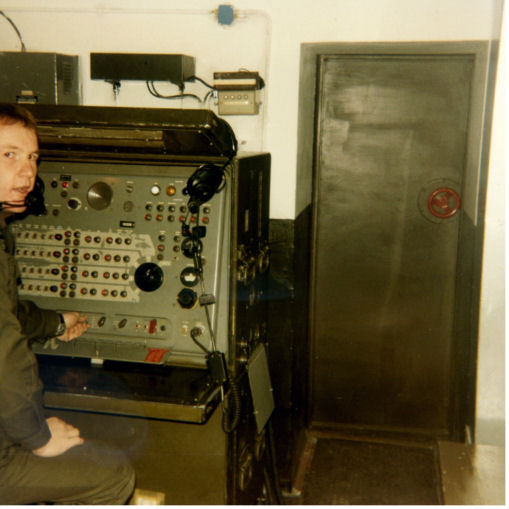

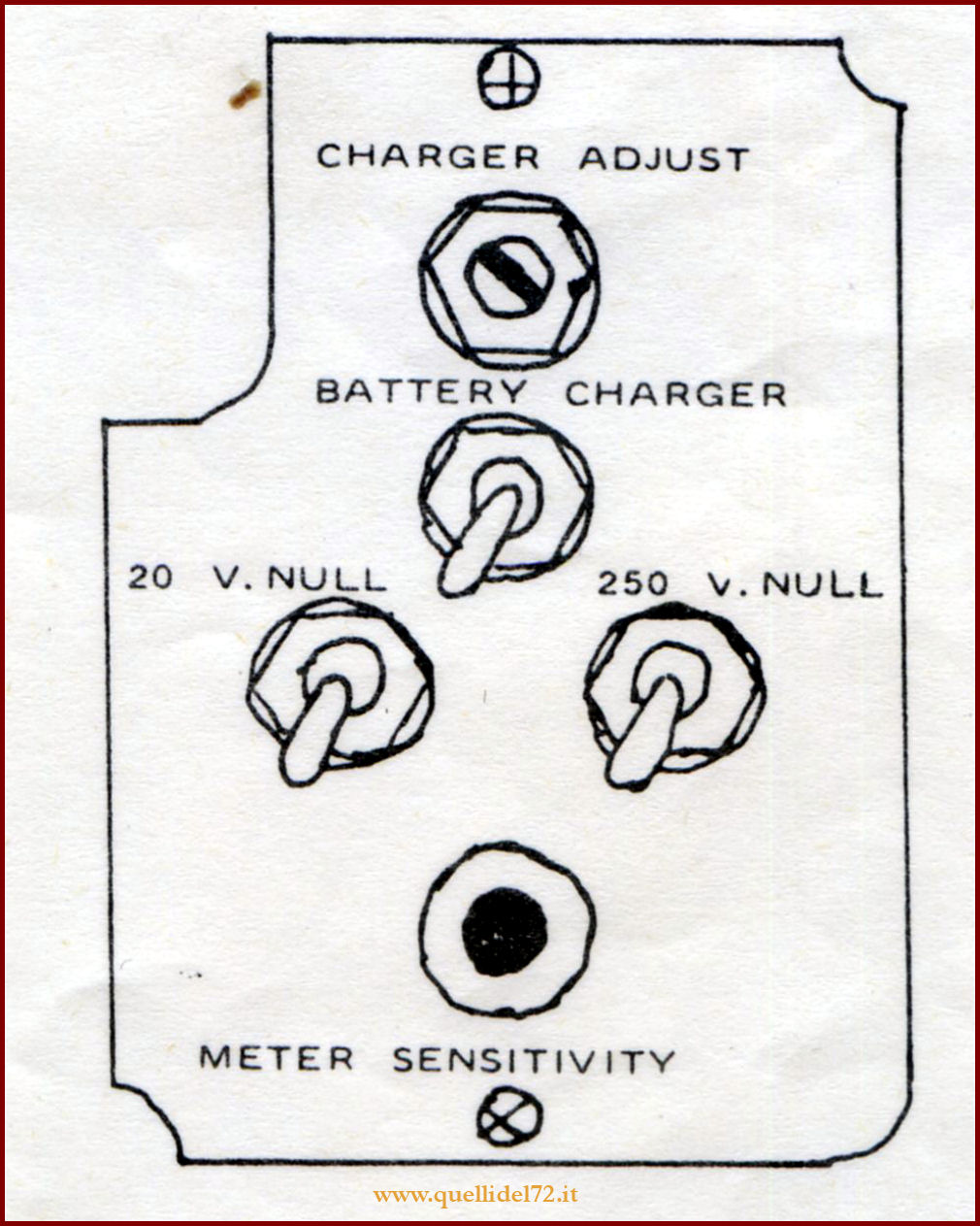

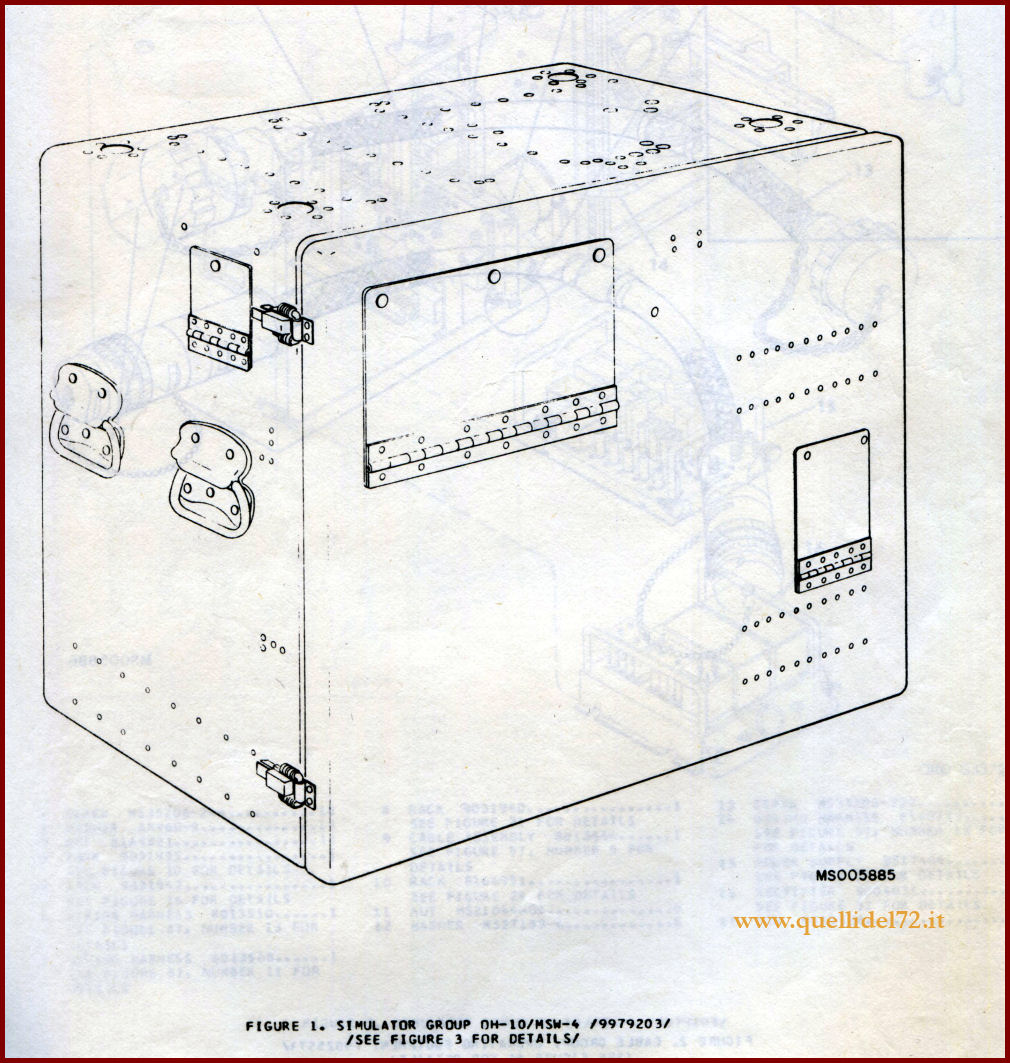

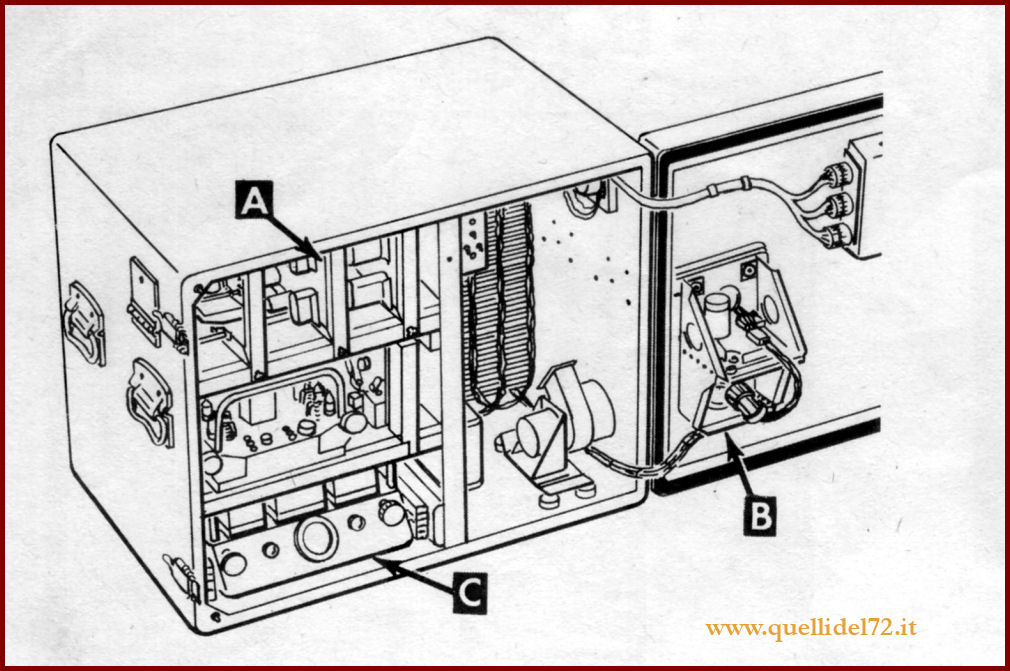

Il Pannello Section Simulator Group è parte del Section Control Group di cui rappresenta la parte inferiore. Attraverso lo sportello anteriore si accede al pannello di controllo elettrico (Electrical Test Panel), il convertitore dei dati AG (Azimuth Gyro Data Converter), l'alimentatore dell'AG (AG Power Supply), il caricabatterie e ad altri circuiti. Il contenitore è provvisto di due sportellini per il circolo dell'aria, che durante il funzionamento devono essere aperti. Attraverso altri sportellini frontali, è possibile accedere all'interruttore generale (circuit breaker) e al AG Data Converter. L'SSG funge da distributore di potenza elettrica proveniente dal generatore di sezione per le operazioni del LCI e dei Lanciatori. Il caricabatterie fornisce l'alimentazione a -28 V per gli indicatori luminosi del SCI. Sullo strumento Line Voltage si controlla la tensione di alimentazione proveniente dal gruppo elettrogeno. Deve essere compresa tra i valori di 119 e 125 Volt A.C.. Nel caso fosse fuori tolleranza si può agire sul potenziometro regolatore Line Voltage Adjust. L'alimentatore dell'AG fornisce tensioni continue di +/- 250 e +20 Volt a tutti i circuiti del sistema AG. Sull'Electrical Test Panel sono presenti tre interruttori, una vite di regolazione ed un pulsante utilizzati per controllare il bilanciamento delle tensioni per il sistema di predisposizione giroscopica e per regolare la tensione del carica batterie. Con l'interruttore Battery Charger si può energizzare l'alimentatore -28 Volt per gli indicatori luminosi del pannello. L'interruttore a molla 250V Null compara le tensioni degli alimentatori + 250V e -250V, per controllare il bilanciamento delle stesse. In caso di bilanciamento, l'indicatore Slew Meter deve indicare zero (posizione centrale). Se invece l'indice si posiziona a destra o a sinistra dello zero, occorre agire sulla vite di regolazione contrassegnata dalla dicitura 250V Balance che si trova sul pannello di alimentazione. L'interruttore 20V Null permette di controllare il bilanciamento delle tensioni +20V e -20V. Per l'eventuale aggiustamento occorre agire sulla vite di regolazione contrassegnata dalla dicitura 20V Balance che si trova sul pannello di alimentazione. La lettura sullo Slew Meter, come per la precedente tensione di alimentazione, viene effettuata premendo il pulsante Meter Sensitivity che ha lo scopo di aumentare la sensibilità dello strumento. La vite di regolazione Charger Adjust serve a regolare la tensione di uscita dell'alimentatore -28 Volt. L'Ag Data Converter , cioè il sistema per la predisposizione giroscopica del missile, si trova nell'angolo destro in basso sullo sportello del SSG. Il Data Converter invia tensioni al Roll Amount Gyro (che si trova nel missile) per posizionarlo sul valore angolare AG sottratto del valore di azimuth del Lanciatore (AL). L'operatore al pannello di sezione può vedere, su un disco graduato, il valore angolare espresso in mils su cui è orientato il Roll Amount Gyro. Il sistema di predisposizione giroscopica stabilisce un piano di riferimento, in base al quale verranno poi calcolati i successivi ordini di guida trasmessi al missile dopo il lancio. pL'angolo AG (formato dalle congiungenti Nord vero - Area di Lancio e Area di Lancio - Burst Point attraverso una traslazione di assi tra antenna TTR e Area di Lancio) viene continuamente calcolato dal Computer e trasmesso alla sezione selezionata dell'Area di Lancio attraverso uno dei cavi interarea. Dal momento che il Roll Amount Gyro usa il Lanciatore come direzione di riferimento, l'azimuth di quest'ultimo (AL) deve essere preso in considerazione per determinare il piano di riferimento su cui deve essere posizionato il Gyro. Il Launcher Orient Resolver ha il compito di sottrarre elettricamente l'angolo AL dall'angolo AG ed inviare il risultante al Roll Amount Gyro il quale si predispone, con il suo piano di riferimento, su questo valore. L'SSG dispone di un ventilatore per la dispersione del calore prodotto dai circuiti. Il Circuit Breaker Panel contiene una serie di interruttori termici di sicurezza che si attivano in caso di sovraccarico (Tripped). Su questo pannello si trovano anche i quattro interruttori Nike I Launcher -Nile I/B Launcher. Per le rampe di lancio in dotazione ai nostri sistemi, questi interruttori devono essere nella posizione I/B.
